閥門管道安裝施工作業方案解說
2018-03-20 09:58:14??????點擊：
（一） 方向和位置
許多閥門具有方向性，例如截止閥、節流閥、減壓閥、止回閥等，如果裝倒裝反，就會影響使用效果與壽命（如節流閥），或者根本不起作用（如減壓閥），甚至造成危險（如止回閥）。一般閥門，在閥體上有方向標志；萬一沒有，應根據閥門工作原理，正確識別。截止閥的閥腔左右不對稱，流體要讓其由下而上通過閥口，這樣流體阻力小（由形狀所決定），開啟省力（因介質壓力向上），關閉后介質不壓填料，便于檢修，這就是截止閥為什么不可安反的道理。其它閥門也有各自的特性。

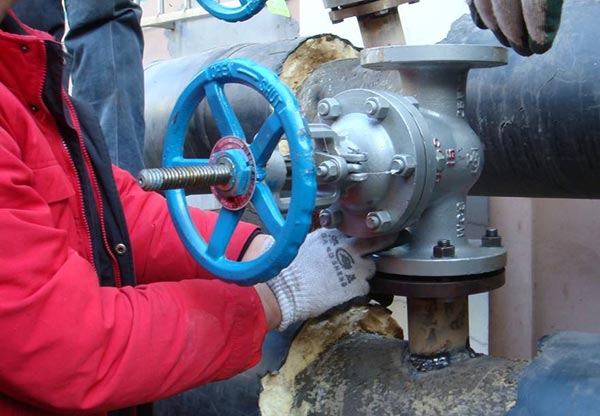

閥門安裝位置，必須方便于操作：即使安裝暫時困難些，也要為操作人員的長期工作著想。最好閥門手輪與胸口取齊（一般離操作地坪1.2米），這樣，開閉閥門比較省勁。落地閥門手輪要朝上，不要傾斜，以免操作別扭。靠墻機靠設備的閥門，也要留出操作人員站立余地。要避免仰天操作，尤其是酸堿、有毒介質等，否則很不安全。 閘門不要倒裝（即手輪向下），否則會使介質長期留存在閥蓋空間，容易腐蝕閥桿，而且為某些工藝要求所禁忌。同時更換填料極不方便。 明桿閘閥，不要安裝在地下，否則由于潮濕而腐蝕外露的閥桿。 升降式止回閥，安裝時要保證其閥瓣垂直，以便升降靈活。 旋啟式止回閥，安裝時要保證其銷軸水平，以便旋啟靈活。 減壓閥要直立安裝在水平管道上，各個方向都不要傾斜。
安裝施工必須小心，切忌撞擊脆性材料制作的閥門。
安裝前，應將閥門作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因?yàn)檫\(yùn)輸過程中，最易撞歪閥桿。還要清除閥內的雜物。
閥門起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在法蘭上。
對于閥門所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷閥門的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。 安裝螺口閥門時，應將密封填料（線麻加鋁油或聚四氟乙烯生料帶），包在管子螺紋上，不要弄到閥門里，以免閥內存積，影響介質流通。
安裝法蘭閥門時，要注意對稱均勻地把緊螺栓。閥門法蘭與管子法蘭必須平行，間隙合理，以免閥門產生過大壓力，甚至開裂。對于脆性材料和強度不高的閥門，尤其要注意。須與管子焊接的閥門，應先點焊，再將關閉件全開，然后焊死。
（三）保護措施
有些閥門還須有外部保護，這就是保溫和保冷。保溫層內有時還要加拌熱蒸汽管線。什么樣的閥門應該保溫或保冷，要根據生產要求而定。
原則地說，凡閥內介質降低溫度過多，會影響生產效率或凍壞閥門，就需要保溫，甚至拌熱；凡閥門裸露，對生產不利或引起結霜等不良現象時，就需要保冷。保溫材料有石棉，礦渣棉、玻璃棉、珍珠巖，硅藻土、蛭石等；保冷材料有軟木、珍珠巖、泡沫、塑料等。
（四）旁路和儀表
有的閥門，除了必要的保護設施外，還要有旁路和儀表。安裝了旁路。便于疏水閥檢修。其他閥門，也有安裝旁路的。是否安裝旁路，要看閥門狀況，重要性和生產上的要求而定。
（五）填料更換：
庫存閥門，有的填料已不好使，有的與使用介質不符，這就需要換填料。
閥門制作廠無法考慮使用單位千門萬類的不同介質，填料函內總是裝填普通盤根，但使用時，必須讓填料于介質相適應。
在更換填料時，要一圈一圈地壓入。每圈接縫以45度為宜，圈與圈接開180度。填料高度要考慮壓蓋繼續壓緊的余地，現時又要讓壓蓋下部壓填料室適當深度，此深度一般可為填料室總深度的10-20%。 對于要求高的閥門，接縫角度為30度。圈與圈之間接縫錯開120度。 除上述填料之外，還可根據具體情況，采用橡膠O形環（天然橡膠耐60攝氏度以下弱堿，丁晴橡膠耐80攝氏度以下油晶，氟橡膠耐150攝氏度以下多種腐蝕介質）三件疊式聚四氟乙烯圈（耐200攝氏度以下強腐蝕介質）尼龍碗狀圈（耐120攝氏度一下氨、堿）等成形填料。在普通石棉盤根外面，包一層聚四氟乙烯生料帶，能提高密封效果，減輕閥桿的電化學腐蝕。
在壓緊調料時，要同時轉動閥桿，以保持四周均勻，并防止太死，擰緊壓蓋要用力均勻，不可傾斜。
許多閥門具有方向性，例如截止閥、節流閥、減壓閥、止回閥等，如果裝倒裝反，就會影響使用效果與壽命（如節流閥），或者根本不起作用（如減壓閥），甚至造成危險（如止回閥）。一般閥門，在閥體上有方向標志；萬一沒有，應根據閥門工作原理，正確識別。截止閥的閥腔左右不對稱，流體要讓其由下而上通過閥口，這樣流體阻力小（由形狀所決定），開啟省力（因介質壓力向上），關閉后介質不壓填料，便于檢修，這就是截止閥為什么不可安反的道理。其它閥門也有各自的特性。
閥門安裝位置，必須方便于操作：即使安裝暫時困難些，也要為操作人員的長期工作著想。最好閥門手輪與胸口取齊（一般離操作地坪1.2米），這樣，開閉閥門比較省勁。落地閥門手輪要朝上，不要傾斜，以免操作別扭。靠墻機靠設備的閥門，也要留出操作人員站立余地。要避免仰天操作，尤其是酸堿、有毒介質等，否則很不安全。 閘門不要倒裝（即手輪向下），否則會使介質長期留存在閥蓋空間，容易腐蝕閥桿，而且為某些工藝要求所禁忌。同時更換填料極不方便。 明桿閘閥，不要安裝在地下，否則由于潮濕而腐蝕外露的閥桿。 升降式止回閥，安裝時要保證其閥瓣垂直，以便升降靈活。 旋啟式止回閥，安裝時要保證其銷軸水平，以便旋啟靈活。 減壓閥要直立安裝在水平管道上，各個方向都不要傾斜。
安裝施工必須小心，切忌撞擊脆性材料制作的閥門。
安裝前，應將閥門作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因?yàn)檫\(yùn)輸過程中，最易撞歪閥桿。還要清除閥內的雜物。
閥門起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在法蘭上。
對于閥門所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷閥門的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。 安裝螺口閥門時，應將密封填料（線麻加鋁油或聚四氟乙烯生料帶），包在管子螺紋上，不要弄到閥門里，以免閥內存積，影響介質流通。
安裝法蘭閥門時，要注意對稱均勻地把緊螺栓。閥門法蘭與管子法蘭必須平行，間隙合理，以免閥門產生過大壓力，甚至開裂。對于脆性材料和強度不高的閥門，尤其要注意。須與管子焊接的閥門，應先點焊，再將關閉件全開，然后焊死。
（三）保護措施
有些閥門還須有外部保護，這就是保溫和保冷。保溫層內有時還要加拌熱蒸汽管線。什么樣的閥門應該保溫或保冷，要根據生產要求而定。
原則地說，凡閥內介質降低溫度過多，會影響生產效率或凍壞閥門，就需要保溫，甚至拌熱；凡閥門裸露，對生產不利或引起結霜等不良現象時，就需要保冷。保溫材料有石棉，礦渣棉、玻璃棉、珍珠巖，硅藻土、蛭石等；保冷材料有軟木、珍珠巖、泡沫、塑料等。
（四）旁路和儀表
有的閥門，除了必要的保護設施外，還要有旁路和儀表。安裝了旁路。便于疏水閥檢修。其他閥門，也有安裝旁路的。是否安裝旁路，要看閥門狀況，重要性和生產上的要求而定。
（五）填料更換：
庫存閥門，有的填料已不好使，有的與使用介質不符，這就需要換填料。
閥門制作廠無法考慮使用單位千門萬類的不同介質，填料函內總是裝填普通盤根，但使用時，必須讓填料于介質相適應。
在更換填料時，要一圈一圈地壓入。每圈接縫以45度為宜，圈與圈接開180度。填料高度要考慮壓蓋繼續壓緊的余地，現時又要讓壓蓋下部壓填料室適當深度，此深度一般可為填料室總深度的10-20%。 對于要求高的閥門，接縫角度為30度。圈與圈之間接縫錯開120度。 除上述填料之外，還可根據具體情況，采用橡膠O形環（天然橡膠耐60攝氏度以下弱堿，丁晴橡膠耐80攝氏度以下油晶，氟橡膠耐150攝氏度以下多種腐蝕介質）三件疊式聚四氟乙烯圈（耐200攝氏度以下強腐蝕介質）尼龍碗狀圈（耐120攝氏度一下氨、堿）等成形填料。在普通石棉盤根外面，包一層聚四氟乙烯生料帶，能提高密封效果，減輕閥桿的電化學腐蝕。
在壓緊調料時，要同時轉動閥桿，以保持四周均勻，并防止太死，擰緊壓蓋要用力均勻，不可傾斜。
瑞奇閥門收集整理
