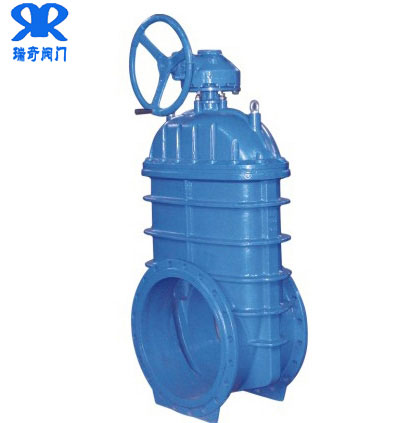

傘齒輪閘閥
更新：2017-08-21 11:10:45??????點擊：
- 品牌：???瑞奇閥門
- 型號：???Z545X
-
產品介紹
一、產品概述
| 軟密封傘齒輪閘閥Z545X，零用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節和截流裝置使用。 |
二、主要零部件材料
|
名 稱
|
材 料
|
|
閥 體
|
灰 鑄 鐵、球 墨 鑄 鐵
|
|
閘 板
|
球 墨 鑄 鐵 +丁 腈 橡 膠
|
|
內 六 角 螺 栓
|
碳 鋼
|
|
密 封 墊
|
丁 腈 橡 膠
|
|
閥 蓋
|
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
|
|
閥 桿
|
不 銹 鋼 2Cr13
|
|
“O” 形 密 封 圈
|
丁 腈 橡 膠
|
|
止 推 軸 承
|
銅 合 金
|
|
螺 栓
|
不 銹 鋼
|
|
壓 蓋
|
球 墨 鑄 鐵、鑄 鋼
|
|
防 塵 罩
|
無
|
|
手 輪 （傳 動 帽）
|
鑄 鐵,碳 鋼(大口徑用球墨鑄鐵)
|
三、主要技術參數
公稱壓力：1.0～2.5MPa 工作溫度：0～80℃ 法蘭標準：GB/T 17241.6 GB9113
公稱通經：25～600mm 適用介質：水、油、氣等 試驗標準：GB13927 AP1598
四、主要外形連接尺寸(法蘭中心到頂部)
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
508
|
|
H
|
225
|
245
|
290
|
340
|
497
|
562
|
680
|
837
|
948
|
1010
|
1220
|
1280
|
1480
|
1665
|
|
H1
|
260
|
290
|
320
|
476
|
540
|
600
|
720
|
875
|
990
|
1050
|
1245
|
1310
|
1560
|
