天然氣阻火器FPB
- 品牌：???瑞奇閥門
- 型號：???FPB
-
一、簡介
瑞奇天然氣管道阻火器適用于安裝在輸送可燃性氣體如回?zé)釥t燃料氣、天然氣、石油液化氣、煤礦瓦斯排放的管網，也適用于民用煤氣管道，防止在正常情況下火焰于管道中逆向傳播，以避免災難性事故的發生。安全阻火速度1425m/s；極限阻火速度1605m/s。本產品是利用金屬波紋板之間狹縫間隙對管道中傳播的亞音速或超音速火焰具有淬熄作用的原設計制造的。
二、主要特點
1、輸送可燃性氣體的管道上。
2、火炬系統。
3、油氣回收系統。
4、加熱爐燃料氣的管網上。
5、氣體凈化通化系統。
6、氣體分析系統。
7、煤礦瓦斯排放系統。
三、主要性能
1、阻火器連續13次以亞音速火焰試驗，每次都能阻止火焰的通過。
2、水壓試驗2.4MPa無滲漏。
四、主要外形尺寸
|
型號 |
公稱通徑DN |
D1 |
D2 |
L |
|||
|
PN1.0MPa |
PN1.6MPa |
PN2.5MPa |
PN4.0MPa |
||||
|
FPA、FPB-15 |
15 |
18×3 |
57×3.5 |
330 |
330 |
330 |
330 |
|
FPA、FPB-20 |
20 |
25×3 |
57×3.5 |
330 |
330 |
340 |
340 |
|
FPA、FPB-25 |
25 |
32×3.5 |
73×4 |
365 |
365 |
375 |
375 |
|
FPA、FPB-32 |
32 |
38×3.5 |
73×4 |
375 |
375 |
390 |
390 |
|
FPA、FPB-40 |
40 |
45×3.5 |
89×4 |
375 |
390 |
405 |
410 |
|
FPA、FPB-50 |
50 |
57×3.5 |
108×4 |
420 |
425 |
445 |
4650 |
|
FPA、FPB-65 |
65 |
73×4 |
133×4.5 |
485 |
485 |
515 |
520 |
|
FPA、FPB-80 |
80 |
89×4 |
159×4.5 |
505 |
520 |
560 |
560 |
|
FPA、FPB-100 |
100 |
108×4 |
219×8 |
555 |
560 |
600 |
645 |
|
FPA、FPB-125 |
125 |
133×4.5 |
278×8 |
615 |
620 |
670 |
720 |
|
FPA、FPB-150 |
150 |
159×4.5 |
325×8 |
665 |
665 |
735 |
800 |
|
FPA、FPB-200 |
200 |
219×8 |
377×9 |
940 |
950 |
1015 |
1100 |
|
FPA、FPB-250 |
250 |
278×8 |
480×10 |
1030 |
1070 |
1150 |
1265 |
|
FPA、FPB-300 |
300 |
325×8 |
529×10 |
1295 |
1295 |
1430 |
1545 |
|
FPA、FPB-350 |
350 |
377×9 |
630×12 |
1350 |
1350 |
1430 |
1545 |

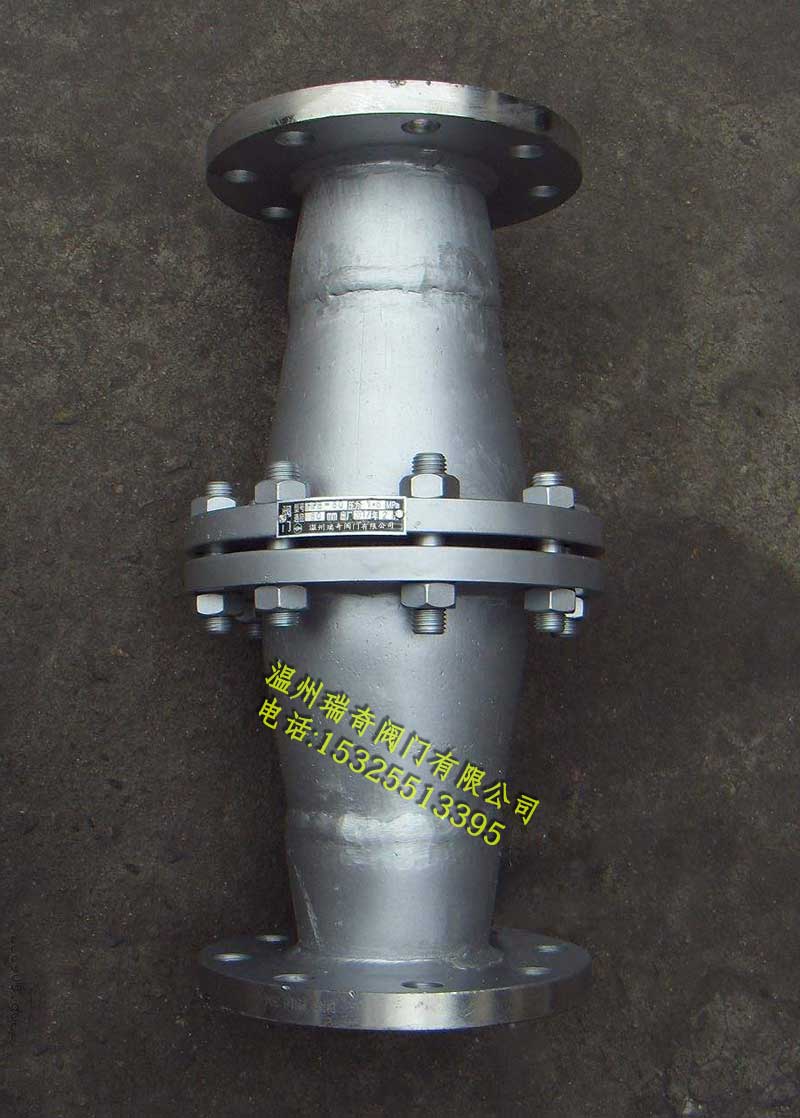

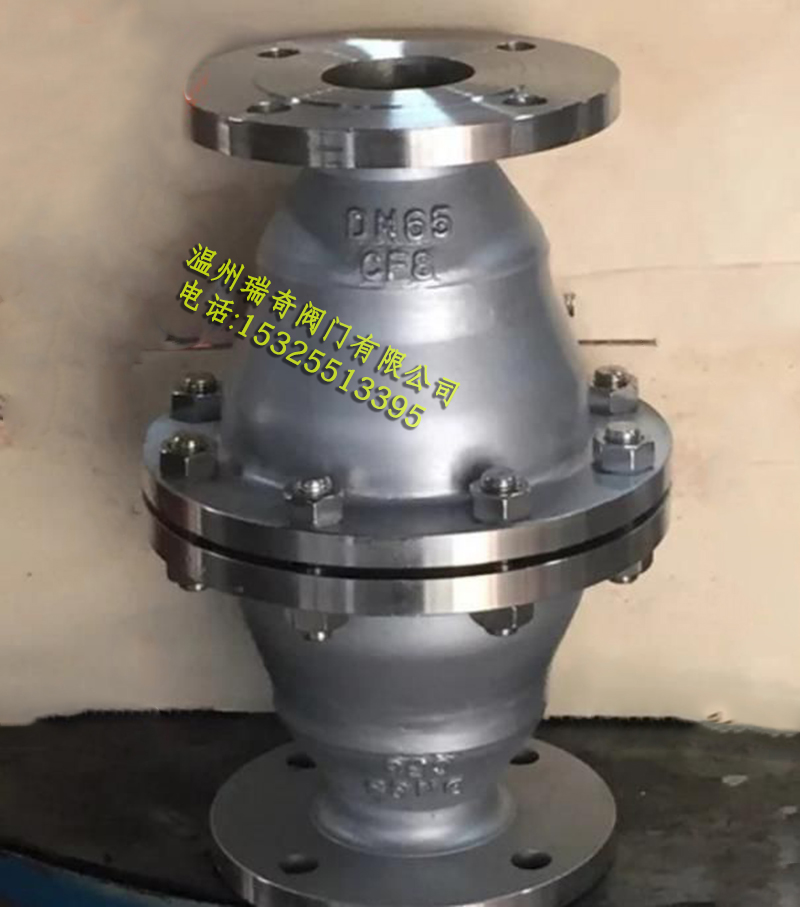

五、天然氣阻火器FPB實物圖
